一、概述
高壓感應取電裝置是一種利用高壓輸電線路周?chē)袘?yīng)的電磁能量獲取電能的新型感應取電裝置。本裝置將輸電導線周?chē)碾姶拍芰哭D(zhuǎn)化為電能，為裝置在鄰近的電氣裝置供應安穩的電源。能確保負載裝置的長時間安穩供電，適合作為高壓輸電導線上在線檢測、監控、巡檢、防盜等電氣裝置的電源供應裝置。
二、功能描繪
高壓感應取電為全體式裝置方法，全體密封性好，適用于10kV、35kV、110kV、220kV、500kV等電壓等級的高壓輸電線路。首要用于為野外電力線路在線檢測裝置、線路，裝置防盜裝置、高壓線路污穢在線監測裝置等電力裝置供應長時間安穩的供電。

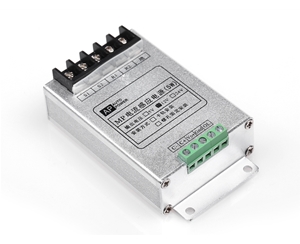

高壓感應取電為分體式裝置方法，由開啟式取能互感器（TLTP-CT）和感應取能電源模塊（TLTP-PM）兩部分組成，開啟式取能互感器能夠直接懸掛在輸電線路上，也能夠裝置于電纜溝中，感應取能電源模塊則可與用戶裝置集成設計，共用裝置機箱。本裝置適用于10kV、35kV、110kV、220kV、500kV等電壓等級的高壓輸電線路。分體式高壓感應取電裝置首要用于為野外電力線路在線檢測裝置、線路裝置防盜裝置、高壓線路污穢在線監測裝置等電力裝置供應長時間安穩的供電。
依據輸電線路上的電流巨細，高壓感應取電裝置具有三種工作狀況：
1、輸電線路上電流很小，不足以使電路工作，裝置處于未發動狀況，不對負載輸出電壓和功率。
2、輸電線路上電流足夠大，乃至非常大時：此刻取能功率控制電路控制取能的功率，在儲能電路儲滿能量后，獲得的功率與負載消耗的功率持平。嚴格約束剩余的能量進入電路，保護電路正常工作。

3、輸電線路上電流能夠使裝置發動工作，但獲得的能量小于負載的功率時：電路處于斷續工作狀況。此刻，電路以最大效率取能，并為儲能電路充電，在儲能電路儲滿能量之前，先不對負載輸出電壓和功率，當儲能電路儲滿能量后，再對負載供電。
