背景技術：

  在電力企業行業發展普遍存在使用的電流互感器取電就可以看成一個從電流源取電的一個具有典型應用。有兩個與在外部端子接觸的接觸器線圈的整流器電路，所述整流器電路與電壓控制電路，在與所述調節器接觸的繼電器控制電路中，通過一個繼電器與外部控制信號產生放大器控制串聯連接電路接觸，連接到所述調節器控制電路的繼電器的常閉觸點，所述電壓控制電路輸出所述外部輸出接觸，這樣的結構是結構簡單，成本較低，但效率低，分隔部件消耗的大部分能量。

此外，典型地使用齊納二極管，以產生或利用一個相對穩定的電壓的常規電路的正向電壓，這種損失是很嚴重的，當編程電流比較大。

  技術特征：

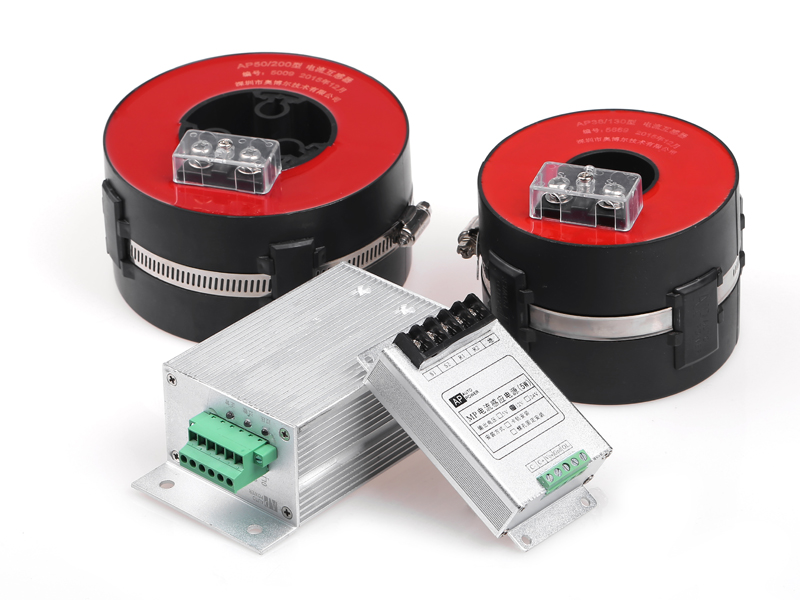

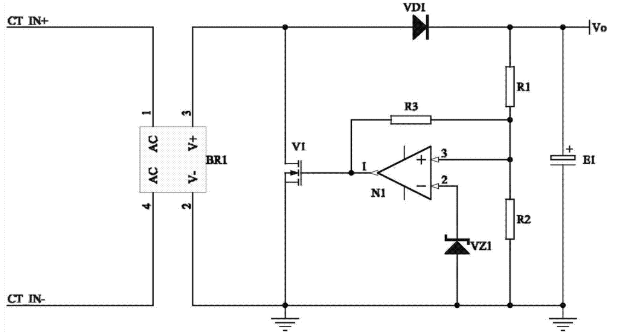

  1.CT取電電路，包括滯回比較器、二極管VD1與電池E1，其中的特征是：所述滯回比較器與MOS管V1的柵極電性連接，所述MOS管V1的源極與CT的一個引腳電性連接，且所述MOS管V1的漏極與CT的另一個引腳電性連接，所述二極管VD1與CT的一個引腳電性連接，所述滯回比較器與電池E1連接，所述二極管VD1與滯回比較器連接；所述滯回比較器包括第一電阻R1、第二電阻R2、第三電阻R3、比較器N1和穩壓二極管VZ1，所述第一電阻R1、第二電阻R2和第三電阻R3之間相互并聯，所述比較器N1的一個引腳與MOS管V1的柵極電性連接，且所述比較器N1的另外兩個引腳與分別與穩壓二極管VZ1和第二電阻R2所在的導線電性連接，所述第三部分電阻R3連接在MOS管V1和比較器N1之間的導線上。

  技術總結：

  本CT取電電路，主要包括滯回比較器與二極管VD1和電池E1，所述滯回比較器與MOS管V1的柵極電性連接，所述MOS管V1的源極與CT的一個引腳電性連接，且所述MOS管V1的漏極與CT的另一個引腳電性連接，所述二極管VD1與CT的一個引腳電性連接，所述滯回比較器與電池E1連接，所述二極管VD1與滯回比較器連接。利用電流互感器的短路特性，通過磁滯比較器控制開關管的通斷，大大提高了電路效率，大大降低了器件的發熱。

  以上便是深圳市奧博爾技術有限公司為大家普及的，CT取電電路的關鍵技術的屬性特征，詳情請咨詢我們的官網

關鍵字：CT取電電路
